環(huán)保皮革板塊是公司踐行“低碳、環(huán)保、健康”理念的核心業(yè)務(wù)單元，致力于研發(fā)、生產(chǎn)和推廣高性能環(huán)保合成革材料。公司依托自主研發(fā)的Nupex™(新頂點(diǎn))SER合成彈性樹脂及無溶劑直塔式復(fù)合工藝，構(gòu)建了從基礎(chǔ)樹脂合成到高端皮革材料制造的一體化能力。該板塊以徹底解決傳統(tǒng)合成革生產(chǎn)中的溶劑污染和有害物質(zhì)殘留為目標(biāo)，推動皮革產(chǎn)業(yè)向真正綠色、可循環(huán)的方向轉(zhuǎn)型。
- 產(chǎn)品介紹
- 產(chǎn)品特點(diǎn)
- 主要技術(shù)指標(biāo)
- 產(chǎn)品優(yōu)勢
- 應(yīng)用領(lǐng)域

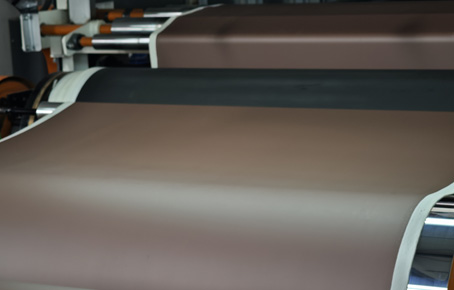

CONTINOX 康帝牛SER彈性體合成革，是環(huán)保皮革板塊的的核心產(chǎn)品。該產(chǎn)品采用Nupex™(新頂點(diǎn))SER合成彈性樹脂(以烯烴為基礎(chǔ)的熱塑性共聚物)，通過直熔式復(fù)合工藝，將樹脂與基布無膠一體合成，并完成連續(xù)表面和紋理處理。整個生命周期不涉及增塑劑、DMF等有害溶劑，生產(chǎn)過程無污水和有害氣體排放，產(chǎn)品廢棄后還可實(shí)現(xiàn)整體回收循環(huán)使用，是兼具真皮質(zhì)感與超凡物理性能的環(huán)保材料。

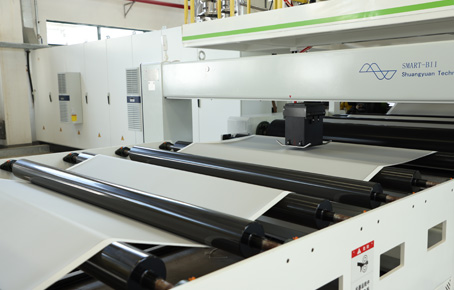

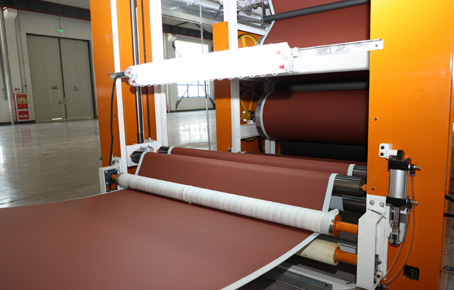

SER彈性體合成革采用Nupex™(新頂點(diǎn))SER合成彈性樹脂，直熔式復(fù)合工藝，無膠一體合成，具有優(yōu)異的可靠度。生產(chǎn)過程中不使用溶劑和其他有害物質(zhì)，同時生產(chǎn)工藝不涉及污水排放和有害氣體產(chǎn)生。
Nupex"(新頂點(diǎn))SER合成彈性樹脂無化學(xué)交聯(lián)劑殘留、不含不飽和雙鍵、無極性基團(tuán)遷移，具有母嬰級健康保障，嬰兒啃咬、皮膚接觸無化學(xué)遷移風(fēng)險，同時更適合敏感體質(zhì)人群。
Nupex™(新頂點(diǎn))SER合成彈性樹脂合成過程不使用增塑劑、DMF等有害化學(xué)物質(zhì)，無可萃取重金屬、多環(huán)芳香烴(PAHs)、苯、有機(jī)氯載體、游離甲醛、鄰苯二甲酸酯、溶劑殘留、禁用染料、胺鹽、喹啉等有害物質(zhì)殘留。
Nupex™(新頂點(diǎn)) SER合成彈性樹脂具有穩(wěn)定的分子結(jié)構(gòu)，不含有羰基或羥基等易水解的基團(tuán)，而是含有醚鍵等耐水解的分子鏈結(jié)構(gòu)，因此產(chǎn)品具有優(yōu)異耐熱老化、濕熱老化、氙燈老化、紫外線老化和耐氫氧化鈉(NaOH)、硫酸(H?SO?)水解腐蝕。
Nupex™(新頂點(diǎn))SER合成彈性樹脂具有良好的流動性和分散性，樹脂在合成階段進(jìn)行配色，色料嵌入后不易因應(yīng)力或溫度的變化而遷移或褪色，因此產(chǎn)品不僅顏色分散更均勻，還具有更高耐干擦、濕擦、人工汗液、酒精等摩擦色牢度。
Nupex™(新頂點(diǎn)) SER合成彈性樹脂具有極低的玻璃化轉(zhuǎn)變溫度，在低溫下仍保持分子鏈的柔順性，使其在低溫的條件下仍能保持良好的柔韌性和彈性。
Nupex™(新頂點(diǎn)) SER合成彈性樹脂其分子鏈通過物理交聯(lián)形成網(wǎng)絡(luò)結(jié)構(gòu)，同時與基布(滌綸)有良好的相融性，因此皮料(包含基布)的裁切、回收料可返廠回收，轉(zhuǎn)化為再生皮料，也可進(jìn)行2級再生，用于包裝、彈性地墊等產(chǎn)品。
SER彈性體合成革采通過REACH對247項(xiàng)高關(guān)注物質(zhì)、4項(xiàng)潛在的高關(guān)注物質(zhì)、1項(xiàng)待定高關(guān)注物質(zhì)(SVHC)和REACH附錄XVI及其修正法案(EU)2018/1513第72條-致癌,致突變及有毒物質(zhì)(CMR)，進(jìn)行篩分檢測，結(jié)果均為ND。
SER彈性體合成革產(chǎn)品，通過計算從原材料的獲取、制造、包裝、運(yùn)銷、使用、處理整個生命周期評價對環(huán)境影響的潛值為2.58E+00，kg CO2 eq(千克二氧化碳當(dāng)量),遠(yuǎn)低于真皮或同類產(chǎn)品。
使用深度氫化的Nupex™(新頂點(diǎn))SER合成彈性樹脂，合成時經(jīng)過深度脫揮工藝，使家具家居類產(chǎn)品的氣味等級，可達(dá)到干態(tài)1.0級、濕態(tài)2.0級，車用產(chǎn)品可達(dá)到2.5級。
| 測試項(xiàng)目 | 測試方法 | 單 位 | 指 標(biāo) | 檢測值 |
|---|---|---|---|---|
| 針孔撕裂力 Pinhole tearing force | GB/T17928-2023 | N | 經(jīng)向≥40N | 102.5 |
| 緯向≥40N | 81.2 | |||
| 撕裂強(qiáng)度 Tear strength | QB/T1646-2007 | N | 初始狀態(tài)：≥30N | 58.6/39.5 |
| 濕熱老化（70±2℃、95±5%RH/6周）：≥30N | 60/40.6 | |||
| 熱老化（90℃，400h）：≥30N | 57.9/36.5 | |||
| 剝離強(qiáng)度 Peel strength | GB/T 8808-1988 | N | 經(jīng)向≥30N | 無法剝離 |
| 緯向≥30N | 無法剝離 | |||
| 接縫強(qiáng)力 Strong seams | GB/T13773.1-2008 | N | 經(jīng)向≥350N | 504 |
| 緯向≥350N | 636 | |||
| 接縫疲勞 Seam fatigue | QB/T4874-2015 | mm | 縱向/縱向：≤2mm | 1.61 |
| 縱向/橫向：≤2mm | 1.81 | |||
| 橫向/橫向：≤2mm | 1.63 | |||
| 耐折牢度 Fracture fastness | QB/T4714-2018 | 次 | 常溫：20萬次表面無裂紋 | 表面無裂紋 |
| -30℃ ： 4萬次表面無裂紋 | 表面無裂紋 | |||
| -40℃（極寒地區(qū)適用）：1萬次表面無裂紋 | 表面無裂紋 | |||
| 濕熱老化（70±2℃、95±5%RH/6周）：10萬次表面無裂紋 | 表面無裂紋 | |||
| 熱老化（90℃，400h）：10萬次表面無裂紋 | 表面無裂紋 | |||
| 耐摩擦色牢度 Color fastness to friction |
GB/T3920-2008 |
次 | 干擦 Dry rub：≥4級 | ≥4級 |
| 濕擦 Wet wipe：≥4級 | ≥4級 | |||
| 酒精擦 Alcohol wiping：≥4級 | ≥4級 | |||
| 汽油 Gasoline：≥4級 | ≥4級 | |||
| 堿性汗液 Alkaline sweat：≥4級 | ≥4級 | |||
| 耐磨性 Abrasion resistance | QB/T2726-2005 GB/T 250 |
轉(zhuǎn) | Taber磨擦儀器，磨擦輪CS-10，負(fù)重1000g，5000轉(zhuǎn)，表面無裂紋、脫皮、破洞等異?，F(xiàn)象，色牢度≥4級 | ≥4級 |
| 熱老化 Thermal aging | QB/T5250-2018 | 小時 | 溫度90℃，400小時，表面無油狀物析出，發(fā)粘，裂紋、脫皮、粉化、明顯褪色等異?，F(xiàn)象 | 無異常 |
| 尺寸變化率≤4% | 2.0/0.5 | |||
| 耐水解 Hydrolysis resistanc | QB/T4671-2014（B法） GB/T 250 |
周 | 濕熱老化（70±2℃、95±5%RH/6周）：表面無裂紋、脫皮、粉化、明顯褪色等異?，F(xiàn)象，折疊處表面無裂紋及明顯的刮破痕跡 | 無異常 |
| 氙燈老化 Xenon lamps age | Q/SQR T1-7 Q/SQRS7-73 GB/T 250 |
周期 | 輻照強(qiáng)度1.20W/m2，@420nm，每周期50個小時*15周期，不允許出現(xiàn)油狀物析出，表面發(fā)粘等異?，F(xiàn)象，色牢度≥4級 | ≥4級 |
| 燃燒特性 Combustion characteristics | GB/ 8410-2006 | mm/min | ≤75mm/min | 0 |
| 氣味性 Odor | Q/SQR E1-6/Q/SQR T1-8.4 | 級 | ≤2.5級 | 2.5 |
| 抗污能力 Stain resistance | ISO 26082-1-2019 GB/T 250 |
級 | EMPA 104：≥4-5級 | ≥4級 |
| EMPA 129：≥4-5級 | ≥4級 | |||
| 去污能力 Decontamination ability | SER革試驗(yàn)DVP試驗(yàn)大綱 | 級 | 黑色鞋油：≥4級 | ≥4級 |
| 黑色中性筆：≥4級 | ≥4級 | |||
| 盆栽土：≥4級 | ≥4級 | |||
| 速溶咖啡：≥4級 | ≥4級 | |||
| 可樂：≥4級 | ≥4級 | |||
| 橙汁：≥4級 | ≥4級 | |||
| 醬油：≥4級 | ≥4級 | |||
| 番茄醬：≥4級 | ≥4級 | |||
| 柔軟度 Softness | QB/T5155-2017 | mm | 負(fù)荷針法（A法）：≥5.0mm | 5.4 |
| 平推法（B法）：40-80mm | 55.8 | |||
| 粘滑性能 stick-slip properties | VDA 230-206:2005 | 級 | RPN≤3 | ≤2 |
| 測試項(xiàng)目 | 測試方法 | 單 位 | 指 標(biāo) | 檢測值 |
|---|---|---|---|---|
| 防霉等級 Anti-mildew grade | Q/SQR E1-8 | 級 | ≤1級 | ≤1級 |
| 抗菌 antibacterial | Q/SQR E1-8 | % | ≥99% | ≥99% |
| 甲醛含量 Formaldehyde content | Q/SQR E1-6/Q/SQR T1-8.4 | g/kg | ≤10mg/kg | N.D |
| 冷凝組分 Condensation components | Q/SQR E1-6/Q/SQR T1-8.4 | mg | ≤2.0mg | N.D |
| 有機(jī)物散發(fā) Organic matter is emitted | Q/SQR E1-6/Q/SQR T1-8.4 | μgC/g | ≤50μgC/g | N.D |
| VOC | Q/SQR S1-160/Q/SQR T1-173 | mg/m3 | 苯≤0.02mg/m3，甲苯≤0.10mg/m3，乙苯≤0.10mg/m3，二甲苯≤0.10mg/m3，苯乙烯≤0.03mg/m3，甲醛≤0.04mg/m3，乙醛≤0.04mg/m3，丙烯醛≤0.04mg/m3，TVOC≤3mg/m3 | N.D |
| 耐胺性 Amine resistance | SER革試驗(yàn)DVP試驗(yàn)大綱 | 級 | ≥4級 | ≥4級 |
| 耐護(hù)膚品 Skincare resistant | SER革試驗(yàn)DVP試驗(yàn)大綱 | 小時 | 防曬霜/護(hù)手霜：表面無裂紋、脫皮、粉化、鼓包、明顯褪色等異常現(xiàn)象 | 無異常 |
| 無異常 | ||||
| 有害物質(zhì) Hazardous substances | Q/SQR E1-5 | mg/kg | ≤1000mg/kg | N.D |
生產(chǎn)與產(chǎn)品本身均實(shí)現(xiàn)零溶劑、零甲醛、零異味。通過REACH法規(guī)對247項(xiàng)高關(guān)注物質(zhì)(SVHCs)的篩分檢測，結(jié)果均為未檢出(ND)。不含重金屬、多環(huán)芳烴(PAHs)、鄰苯二甲酸酯等有害物質(zhì)，達(dá)到母嬰級健康保障，無皮膚接觸或嬰兒啃咬的化學(xué)遷移風(fēng)險，因此更安全的應(yīng)用于醫(yī)院、嬰幼兒、孕婦等直接長期和皮膚接觸的相關(guān)制品。
Nupex™SER合成彈性樹脂在受熱后達(dá)到玻璃化溫度或熔點(diǎn)時，分子鏈段運(yùn)動能力增強(qiáng)，材料軟化甚至熔融，此時通過施加外力可使受損區(qū)域的分子鏈重新排列并相互擴(kuò)散,冷卻后恢復(fù)物理交聯(lián)結(jié)構(gòu)，實(shí)理局部修復(fù)。
應(yīng)用于汽車座椅、頭枕、儀表板、門板等。具備出色的熱老化、濕熱老化、阻燃、抗污、耐酸性及低氣味等性能。
應(yīng)用于沙發(fā)、軟床、辦公椅、墻板飾板等。具有優(yōu)異柔軟度、防霉抗菌、無VOC揮發(fā)、不水解等特性。
應(yīng)用于旅行箱、公文包、背包、手套等。具備良好的印刷、復(fù)合、打孔適應(yīng)性及耐水解、耐磨、耐刮、高色牢度等性能。
